اسکن تاسیسات زیرزمینی

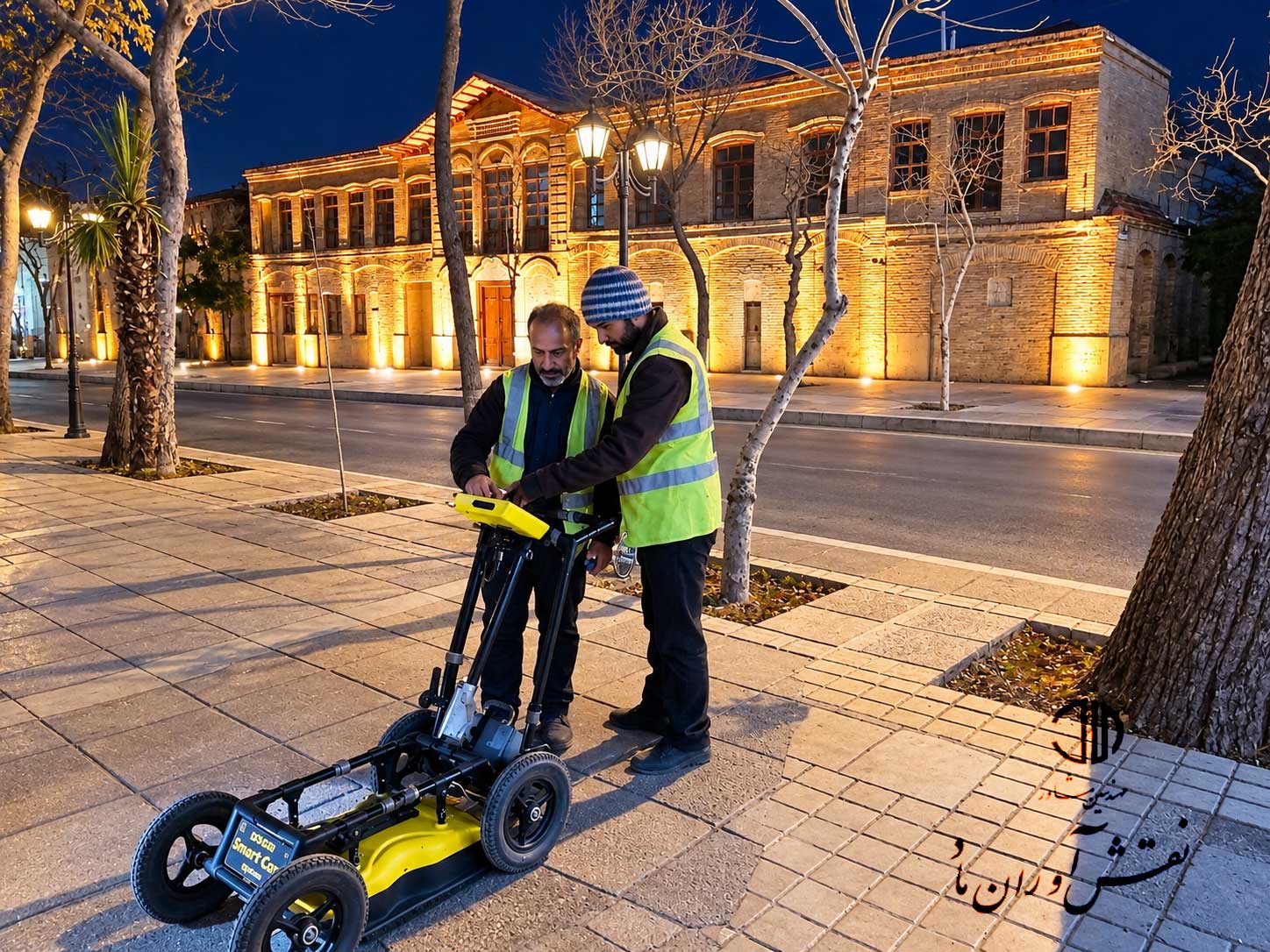

رادار نفوذی زمین (GPR)

در صورت مناسب بودن شرایط محیطی و زمین‌شناسی، از Ground Penetrating Radar جهت شناسایی عوارض زیرسطحی استفاده می‌شود. اطلاعات حاصل از GPR می‌تواند در شناسایی موارد زیر مورد استفاده قرار گیرد:

خطوط لوله، کابل‌ها و داکت‌ها، کانال‌های مدفون، سازه‌های زیرسطحی، فونداسیون‌ها، حفره‌ها و فضاهای خالی، تغییرات زیرسطحی مرتبط با تأسیسات.

داده‌های برداشت‌شده پس از پردازش و تفسیر مورد بررسی قرار می‌گیرند.

ردیابی الکترومغناطیسی تأسیسات

برای شناسایی و ردیابی کابل‌ها و خطوط فلزی یا خطوط قابل تحریک، از تجهیزات مناسب ردیابی الکترومغناطیسی استفاده می‌شود. در این مرحله حسب شرایط پروژه، موارد زیر بررسی می‌شود:

مسیر افقی خط؛ جهت حرکت خط؛ تغییر مسیر؛ انشعابات؛ نقاط تقاطع؛ عمق تقریبی؛ پیوستگی مسیر. نتایج حاصل از این روش با سایر داده‌های برداشت تلفیق خواهد شد.

اسکن شبکه‌ای

در محدوده‌هایی که نیاز به بررسی جامع‌تر وجود دارد، عملیات ردیابی و اسکن تاسیسات زیرزمینی به صورت شبکه‌ای انجام می‌شود.در این روش محدوده پروژه به خطوط برداشت مشخص تقسیم شده و داده‌ها در امتداد خطوط برداشت می‌شوند. هدف از اجرای شبکه اسکن، افزایش احتمال شناسایی تأسیسات و عوارضی است که مسیر یا موقعیت آنها از قبل مشخص نیست.فاصله خطوط شبکه با توجه به: نوع تأسیسات؛ عمق مورد انتظار؛ دقت مورد نیاز؛ نوع تجهیزات؛ شرایط زمین؛ اهداف پروژه تعیین می‌شود.

پردازش و تفسیر داده‌ها

داده‌های خام حاصل از تجهیزات اسکن پس از برداشت مورد پردازش و تفسیر قرار می‌گیرند. این مرحله شامل: کنترل کیفیت داده‌های خام؛ حذف یا کاهش نویزهای مزاحم؛ پردازش سیگنال‌ها؛ شناسایی Anomalyهای زیرسطحی؛ تعیین مسیرهای محتمل تأسیسات؛ بررسی پیوستگی خطوط؛ تطبیق نتایج روش‌های مختلف؛ تعیین نقاط دارای ابهام؛ تعیین نقاط نیازمند صحت‌سنجیخواهد بود. نتایج تفسیر صرفاً بر اساس یک داده منفرد نبوده و در صورت امکان با اطلاعات سطحی، نقشه‌های موجود، ردیابی الکترومغناطیسی و برداشت نقشه‌ برداری تطبیق داده می‌شوند.

برداشت دقیق موقعیت مکانی

پس از شناسایی مسیر تأسیسات، موقعیت آنها با استفاده از تجهیزات مناسب نقشه‌برداری برداشت خواهد شد. حسب شرایط پروژه می‌توان از تجهیزات نقشه‌برداری دقیق استفاده کرد. نقاط کلیدی برداشت و مختصات آنها ثبت خواهد شد.

تعیین عمق و تراز تأسیسات

در نقاط قابل اندازه‌گیری، عمق و تراز تأسیسات زیرزمینی تعیین می‌شود. اطلاعات برداشت‌شده می‌تواند شامل: مختصات X و Y و Z؛ عمق نسبت به سطح زمین، عمق نسبت به Datum پروژه باشد.
